以下参数为标准参数展示，可根据客户具体需求定制，来电咨询更加及时回复：0591-83841511

本传感器无线校准，也无需用户手动校准，系统采用自适应测量，无需LD值校准。

荧光式光纤温度传感器产品功能

该产品适用：高电压、强磁场、易燃易爆的测温场合.例如:轨道交通干式变压器等电气设备的高压热点测温,光伏设备、开关柜高压触点等特殊环境测温。

咨询热线：0591-83841511

光纤引出线对地距离为0.4m的情况下，耐受工频电压100KV,持续时间5分钟。

SR-G荧光式光纤温度传感器也是独立的测温系统，作为独立的传感器配件嵌入到伟德赌场娱乐平台科技公司的光纤测温仪表中，亦可作为独立的测温产品接入到其他仪表或系统中，只需系统提供DC5V电源和USART串口接口。

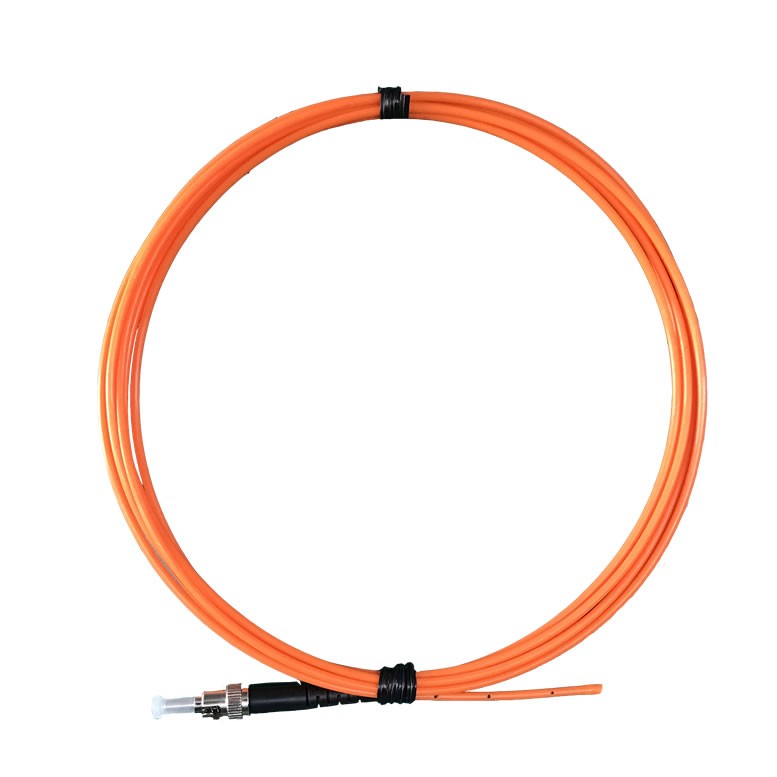

光纤探头

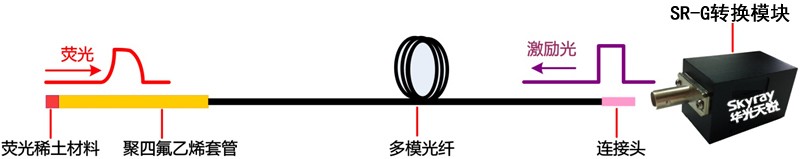

光纤探头由ST接头、光纤光缆、末端感温端三部分组成。ST接头是与光电模块的连接部分；光纤光缆为传光部分，内部为石英光纤，石英光纤外部有涂覆层和包层，最外部为特氟龙保护套；末端感温端含有感温稀土材料，用于产生含有温度信息的光信号；光纤整体耐200℃高温，外表直径为3mm。长期弯曲半径13.2cm。短期弯曲半径4.4cm。光纤引出线对地距离为0.4m的情况下，耐受工频电压100KV，持续时间5min。

光电转换模块

尺寸大小：44mm*22mm*22mm

光电转换模块为电子产品。发送、接收并解析荧光光纤传回的含有温度信息的光信号。提供两个φ2mm安装孔。DC5V供电，USART串口输出温度数据。每个模块含有独立的通讯地址，可组网。

荧光式光纤传感探头介绍

光纤探头由ST接头、光纤光缆、末端感温端三部分组成。ST接头是与光电模块的连接部分；光纤光缆为传光部分，内部为石英光纤，石英光纤外部有涂覆层和包层，最外部为特氟龙保护套；末端感温端含有感温稀土材料，用于产生含有温度信息的光信号；光纤整体耐200℃高温，外表直径为3mm。长期弯曲半径13.2cm。短期弯曲半径4.4cm。光纤引出线对地距离为0.4m的情况下，耐受工频电压100KV，持续时间5min。

荧光光纤测温探头具有电绝缘性好、抗电磁干扰、抗化学腐蚀、无污染等许多其它测温传感探头所无法比拟的优点，使得荧光传感探头不但在生物、医学等诸多领域应用，在电力工业也有着广泛的应用前景，它主要用于:电气设备高压仪器温度测量，发电机诊断系统及变压器绕组间的温度测量，高压断路器触头温度测量，高压电缆接头温度测量等。

开关柜光纤测温系统技术参数

注：本传感器无线校准，也无需用户手动校准，系统采用自适应测量，无需LD值校准。

我司已有实际高压开关柜监测系统应用案例，可直接投入使用。咨询热线：0591-83841511

系统采用国际先进的荧光光纤温度传感技术，具有耐高压、不受电磁干扰、 本质安全、长期可靠、易扩展等优点，对发电及供电系统的发电机、高压开关柜、 环网柜、室外及地下电缆接头等监测点的温度进行实时在线监测。

开关柜光纤测温系统功能

1、可以实时不间断监测开关柜触头、断路器、母排、进出线等易热点的温度信息。
2、采用各种诊断方法对设备健康状态进行分析，包括所有的设备参数越限告警、分析等判断方法。
3、提供声光报警、干接点输出、人机界面显示报警信息等。
4、提供上位机软件系统，实时显示当前开关柜各个触点信息，以及过去一个月各个触点的温度信息的历史数据。

显示一体化光纤测温主机为壁挂式安装，该产品在高电压、强电磁干扰等特殊环境下测温有着独特的技术优势；其中主机使用的荧光式光纤温度传感器的温度热点与测量信号接收部分没有使用电气连接，能长期高精度和高稳定度工作，这大大提高了其应用范围；测温设备的精度及灵敏度高且耐高压、防腐蚀、可远程监测、寿命长、体积小，使得产品维护简易方便、运输安全；其内部模块化设计，美观合理。

荧光光纤测温系统特点

光纤末端探头贴在被测体表面测量温度

测温光纤对电磁场干扰免疫

对高压绝缘、防燃防爆

单点测温、数字信号输出

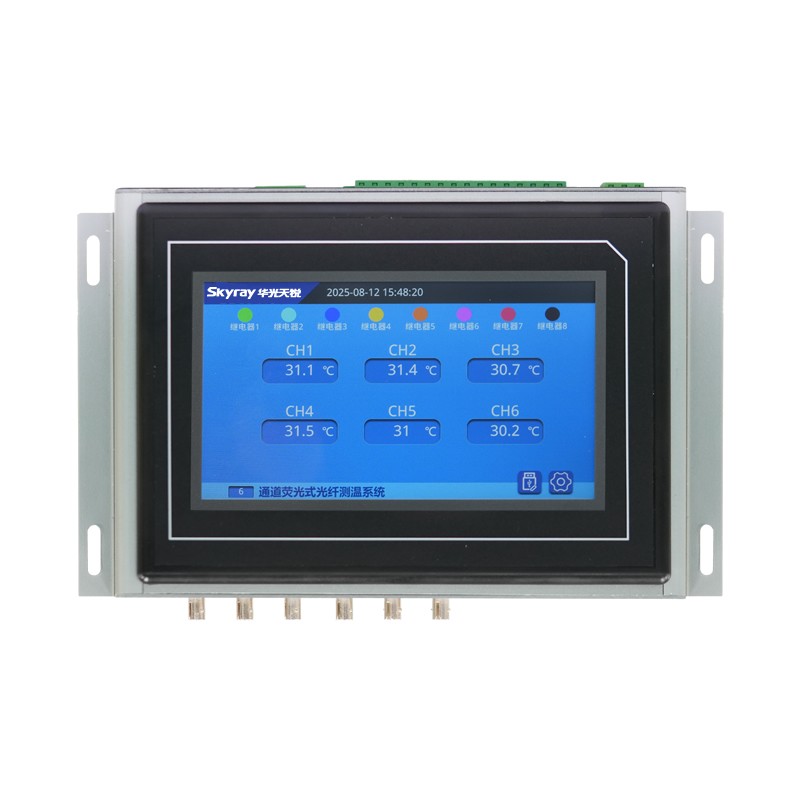

光纤测温主机产品外观图

◆安装方式：壁挂式安装

◆测温路数：1~24路

◆外形尺寸:256×158×75mm

◆壁挂孔安装尺寸: 243×118mm

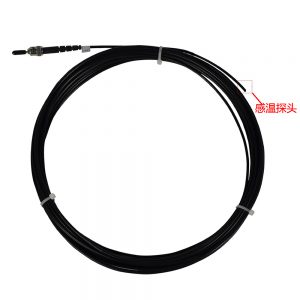

荧光光纤测温探头

光纤探头由ST接头、光纤光缆、末端感温端三部分组成。ST接头是与光电模块的连接部分；光纤光缆为传光部分，内部为石英光纤，石英光纤外部有涂覆层和包层，最外部为特氟龙保护套；末端感温端含有感温稀土材料，用于产生含有温度信息的光信号；

荧光测温的优势明显，非常适合在高压电磁场环境中，例如变压器绕组温度、开关柜触头温度以及高压电缆接头温度等应用。目前市场上广泛使用的荧光光纤测温装置有3路、4路、6路、9路、12路、16、17、32等多通道的测温装置，可以在开关柜触点、母排温度、干式变压器绕组测温等有着广泛的应用。

32通道荧光光纤测温主机技术参数

以下参数为标准参数展示，可根据客户具体需求定制，来电咨询更加及时回复：0591-83841511

注：DC24V或AC220V供电、测温通道1-32路（可扩展）、提供标准的RS485通讯接口，可将温度信息远传至后台。专为电力开关柜实时在线温度检测开发，安装灵活、通道配置灵活可根据用户需求定制，可外接伟德赌场娱乐平台标准的液晶显示仪表。 该产品体积小巧，适合组网使用。

应用场景： 1）开关柜母线，静触头； 2）开关和电缆接头； 3）变压器绕组等。

咨询热线：0591-83841511

荧光光纤探头

光纤探头由ST接头、光纤光缆、末端感温端三部分组成。ST接头是与光电模块的连接部分；光纤光缆为传光部分，内部为石英光纤，石英光纤外部有涂覆层和包层，最外部为特氟龙保护套；末端感温端含有感温稀土材料，用于产生含有温度信息的光信号；光纤整体耐200℃高温，外表直径为3mm。长期弯曲半径13.2cm。短期弯曲半径4.4cm。光纤引出线对地距离为0.4m的情况下，耐受工频电压100KV，持续时间5min。

荧光测温的优势明显，非常适合在高压电磁场环境中，例如变压器绕组温度、开关柜触头温度以及高压电缆接头温度等应用。目前市场上广泛使用的荧光光纤测温装置有3路、4路、6路、9路、12路、16、17、32等多通道的测温装置，可以在开关柜触点、母排温度、干式变压器绕组测温等有着广泛的应用。

多路荧光光纤测温变送器技术参数

以下参数为标准参数展示，可根据客户具体需求定制，来电咨询更加及时回复：0591-83841511

注：DC24V或AC220V供电、测温通道1-32路（可扩展）、提供标准的RS485通讯接口，可将温度信息远传至后台。专为电力开关柜实时在线温度检测开发，安装灵活、通道配置灵活可根据用户需求定制，可外接伟德赌场娱乐平台标准的液晶显示仪表。 该产品体积小巧，适合组网使用。

应用场景： 1）开关柜母线，静触头； 2）开关和电缆接头； 3）变压器绕组等。

咨询热线：0591-83841511

荧光光纤探头

光纤探头由ST接头、光纤光缆、末端感温端三部分组成。ST接头是与光电模块的连接部分；光纤光缆为传光部分，内部为石英光纤，石英光纤外部有涂覆层和包层，最外部为特氟龙保护套；末端感温端含有感温稀土材料，用于产生含有温度信息的光信号；光纤整体耐200℃高温，外表直径为3mm。长期弯曲半径13.2cm。短期弯曲半径4.4cm。光纤引出线对地距离为0.4m的情况下，耐受工频电压100KV，持续时间5min。

1、系统可长距离的进行全程检测，每台光纤信号处理器可监测30公里距离。

2、系统能够在长距离范围内进行精准的振动监测。

3、可靠性好、抗干扰能力强，由于采用分布式光纤拉曼散射原理的进行检测，它不受光源功率波动以及光纤弯曲等因素引起的系统损耗的影响，因而分布式光纤传感器具有非常好的可靠性和稳定性。

4、智能化的振动分析系统可探测和分析每段监测部分的管道运行是否遇到挖掘、打孔等动作，不间断实时提供事故报告，报告侵害正确位置，敏感的分析系统可提供管道损的性质状况。

5、泄漏振动监测系统系统可将正常运行的数据、事故记录档案的情况记录下来，以便通过分析改善运营环境和防止事故的发生，这是传统的报警的监测系统所不能达到的。

6、泄漏振动监测系统不受管道所处环境的影响，不管是铺设在喧闹的城市或工业区地下，还是静谧的荒野地下，也不受电磁波等外界干扰，抗腐蚀、能于恶劣的化学环境下工作。

7、 泄漏振动监测系统使用普通通信光缆，取其中的芯光纤构成，成本低廉。比1芯光缆在智能分析和防误报等方面具有更大的优越性。

8、系统主要包括：管道光纤预警系统由光纤预警主机、光纤预警终端、现场预警单元（子站）等组成，本系统中现场预警单元（子站）为光纤振动探测器、通信光缆、前后端光处理模块和辅助设备等组成。价格合理、安装简便，并可与其它安保技术设备如视频传播系统、声音报警器等配置兼容。收到破坏的光纤只需熔接便可正常工作，光纤不氧化、不生锈，柔韧度高，抗腐蚀，使用寿命可达几十年之久。

分布式光纤管道振动监控系统产品优势：

系统前端无需供电。

系统采用无源传感器，系统前端无需供电，适用于易燃易爆及不便铺设供电线路的场所及强电磁干扰环境的周界。

减少施工及维护成本。

因防区前端不用铺设电源信号线路，减少施工成本，同时也避免了线路老化造成的系统故障，减少维护成本。

探测率100%。

使用光缆作为传感单元，并利用计算机对数据进行采集和识别并实现长距离、大范围防区的探测，探测率为100%。

避免雷击。

前端传感器使用的是振动传感光缆，不受电磁干扰，也无电磁辐射，有效的避免了雷击对系统的损坏及对其它系统的影响。

误报率实现有效控制。

系统内嵌智能算法，对入侵信号与系统自带的信号数据库进行比对，来分析判断是否是真实入侵信号，在解决产品误报问题上有质的突破，可有效屏蔽掉鸟落、树枝摇动等干扰信号。

减低入侵破坏。

因主要系统全部集中在控制室内，避免入侵破坏对主要系统的损坏，从而大大降低系统损坏维修费用，同时也增加了系统的使用寿命。

支持多个防区同时报警。

此系统每一个防区独立分析信号独立运行，当有人同时从不同防区入侵时，被入侵防区可同时报警互不影响。（每个防区可根据单个防区所属环境的不同，单独设置防区参数。）

前端系统材质选择优异。

中继盒和终端盒作为前端系统其外壳采用工程塑料制造，具有防水、防腐、耐压、耐冲击的特点。（结合铺设环境特点，改变设备颜色等外观，进行个性化设计。  美观和隐蔽性）

适用于大风雨、低温等恶劣环境。

因系统使用光缆作为传感介质，同时配以强大的内嵌智能算法对周围环境进行参数设置，使系统具有对外界环境变化的自适用能力。

单防区灵敏度调节

该系统中的每个防区的灵敏度等报警参数可以单独进行调节，互不影响，以适应不同周界环境，如天气变化、植物的生长、动物的活动、附近公路的车辆等。

报警设备联动方便快捷

此系统在控制室实现联动报警功能，可即时对报警信息进行处理并启动联动设备。

分布式光纤振动监测系统技术参数

（以下为标准参数，具体可根据客户需求定制化，详细功能资料请联系公司电话：0591-83841511）

分布式光纤振动监测系统产品优势：

测量距离远：

分布式光纤振动监测系统测量距离远，探测距离可达40km;

定位准确：

精确定位入侵点和泄漏点，并可以在软件界面上直接显示;

连续分布式测量：

可实现多点多事件同时监测，且互不影响;

灵敏度高，反应迅速：

光纤振动监控系统对于被测区域的反应迅速，误报率极低;

系统稳定性：

可在危险及恶劣环境中使用，福州伟德赌场娱乐平台所有光纤产品在出厂前都会经过严格的质量监测，和试验模拟环境测试，以确认适应各种恶劣环境;

抗干扰性强：

光纤的电磁绝缘性极好，不受电磁干扰，本质防雷，不受雷击影响;

本征安全可靠：

系统使用的光纤，不会产生电火花，光纤中传输的功率经过严格控制，不会产生任何危险;

施工简单，维护方便：

光纤振动监测系统使用的光纤，有很好的抗压抗拉强度，施工方便简单，在使用过程中不易出现问题;

智能化监测：

高度智能化，可以实现长时间无人值守：系列在检测到异常时可以通过系统报警或者定制化的短信服务将信息发送给直接负责人。

开放性设计：

光纤监测系统可以接入现场其他系统内部，便于数据统一管理及现场控制;

分布式光纤振动监测系统技术参数

（以下为标准参数，具体可根据客户需求定制化，详细功能资料请联系公司电话：0591-83841511）

分布式光纤振动监控系统软件功能

可视化报警显示

提供形象的可视化显示界面，通过图形组态模块将光纤位置映射到图像上，一旦某点发生入侵事故，报警信息直接显示在图像上，形象直观

振动曲线显示

系统可以实时显示整个光缆的振动信号分布曲线，当某处振动信号应变异常时，通过曲线可以显示该处实时信息

分区 / 分级事件报警

提供多种灵活的报警方式，报警参数可以分级、分区域设置

历史统计分析提供历史振动数据统计分析功能，包括：

a. 某时刻光缆不同位置的振动分布曲线

b. 某时段光缆某点的振动变化曲线

智能化模式识别

系统可以获得振动事件的时间、地点、事件趋势等信息，通过对振动波形分析和特征信号提取，并结合大数据、机器学习和神经网络识别算法，可确定振动事件类型，对入侵事件提前预警，保障运行安全。

1、免疫电磁干扰：

地铁隧道等环境有因为具有强电磁干扰，传统以电信号为工作基础的温度传感器通常在安全性、信号的稳定性方面受到很大的限制。而光纤的抗电磁干扰能力、组网方便及其固有的大信号传输带宽等优点，使得光纤温度传感器突破了电温度传感器的限制，为地铁隧道等存在强电磁场干扰的环境提供了非常有效的温度测量技术。

2、快速性：

隧道感温系统测温、定位速度非常高。为了提高测量时间，伟德赌场娱乐平台采用了高速微弱信号处理技术优势，单次测量时间最短为5s，响应速度快。

3、分布特性：

电缆隧道光纤测温系统可提供连续动态监测长达十几公里范围内每隔1米各点的温度变化信号，可任意设置各级温度报警值。

4、先进性：

系统是国内目前性能指标最高、功能性最强、可靠性最高、技术最先进的分布式测温产品。关键器件优选高性能器件，核心算法经过严格测试。

5、准确性

系统的温度分辨率达到0.1℃，温度精度1℃，定位精度可达到1m。

6、灵活性

系统为实时在线监测方式；监测范围内任何一点的报警信号上传至火灾报警控制器的时间不大于60秒；监测系统提供的是一个连续的动态监测信号，系统可设置多级温度点报警即系统支持多级报警，如50℃初报警，60℃预报警，70℃采取措施等，并且可以根据环境不同进行报警点温度参数设定；具有差定温多种报警方式，并且报警参数可按客户需求进行分区设置，报警方式灵活。

7、兼容性

隧道分布式光纤测温系统主机为开放通信协议，提供与工作站联接的通信接口，在中央控制室防灾报警工作站以图文方式显示温度曲线、报警位置、报警温度等全部信息；系统可以通过RS232、RS485、内置继电器、RJ45或其它工业协议等输出形式与PC、消防报警系统等其它控制设备进行连动，进行声光报警，信号输出准确、完整。

8、安全性

分布式温度监测系统具备安全记录功能，可储存一年以内的历史数据，并可进行有效审核。单端操作，远程诊断，可通过局域网由专门工程师提供最低限度的系统远程诊断；如果光纤受损，系统可以即时定位受损点，并通过光纤熔接机对其进行熔接，无需停止测量，这对于有效的实施在线监测时非常重要的；探测光缆本征安全，采用光信号,不会与电缆之间产生相互电磁干扰。

9、铺设简单

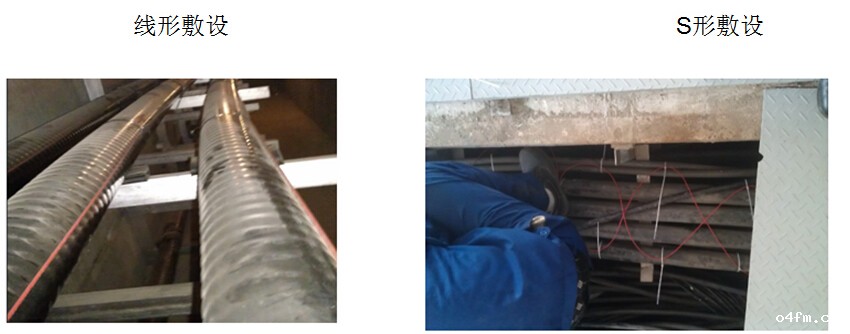

分布式光纤测温系统安装简单，可将光缆直接敷设在被检测电缆表面，并对电缆接头重点监测。软件系统可直观显示被测点的温度变化信息及位置。

电缆隧道分布式光纤测温系统解决方案

伟德赌场娱乐平台自主研发的分布式光纤测温系统通过电缆及地铁隧道沿线敷设的测温光纤，实时监测长距离地铁系统的温度，及时发现电缆及隧道过热点、异常点，保障电力电缆的安全运行、对地铁系统的火灾预警提供高效率、高准确率的监测方案。安全地增加回路载流量；可以实现周期性的紧急状态评估；驱动外部报警或其它应急系统；发现热点（特别是事故隐患的电缆接头）和其它环境异常。可以根据业主方需求，设计为一套8通道（数量可以定制）10公里（距离需求可定制）的分布式光纤测温系统，应用于业主电缆隧道110KV两回路高压电缆实时在线测温以及隧道顶端环境测温。测温光缆采用直线型方式进行捆扎敷设，重点监测根据需求具体米数距离的一个电缆接头实时温度，并可以根据客户要求加装了短信报警模块，起到提前预警的作用。可实现对全区域进行监控，按“无人值班”设计，实时将报警信息上传至综合监控系统里项目至今，光纤测温系统运行情况良好，技术指标完全符合设计要求。

电缆隧道分布式光纤测温系统产品型号参数指标：

以下参数为标准参数展示，可根据客户具体需求定制，来电咨询更加及时回复：0591-83841511

SRA-D分布式光纤测温传感系统是DTS分布式光纤测温系统的主体，光纤测温主机担负着整个系统的信号采集、信号处理、数据分析、超温报警、网络传输等功能。它由光频发生器、切换电源、微处理器、网络接口等构成，是进行光电转换及讯息处理的核心器件。

分布式光纤测温系统产品型号参数指标：

分布式光纤测温设备特点

完全分布式：DTS分布式光纤测温能在几秒内检测整条光纤沿线完整的分布温度，无遗漏。
长距离监测：伟德赌场娱乐平台光电的分布式光纤测温系统可以监测的距离长达30KM，可定制更长距离的测温。
抗干扰强：测温光纤由石英构成，电气绝缘，不受任何电磁干扰，也不发射电磁波， 特别适合各种复杂环境、强电环境。
本征安全：感温元件为测温光纤，内部传输的光信号的平均功率为微瓦级；本质安全。
精确定位：定位精度达到±1M。
快速响应：高灵敏度，反应迅速，单通道扫描时间短。
安装方便：分析仪安装简单，布置灵活。
